产品型号：废冰箱回收生产线
产品说明：
一、概述
在废旧家电的拆解处理中，冰箱的拆解过程最复杂，对拆解工艺的要求也最高。过去国内的大型拆解企业多用采用德国或台湾进口的冰箱拆解线，成本昂贵、售后服务不便。台州奇艺环保设备科技有限公司结合自身多年的家电拆解经验和吸收国外先进技术，历时两年研制出了第六代电冰箱拆解回收处理线，经业内专家及知名拆解企业鉴定，仁新第六代电冰箱回收处理线达到了国际领先水平。
二、设备组成
由气动式翻板上料装置、冰箱拆解收氟部分、冰箱拆解抽氟台、动力输送机、滚筒输送机、隧道式冰箱上料输送机、四轴切碎机、输送机、金塑分离机、除铁器、涡电流分选机、除尘器、皮带输送机、泡沫粉碎机、泡沫压缩机、电控制系统等组成。
废旧冰箱无害化处理及资源回收设备
一、技术简介
废旧冰箱无害化处理及资源回收设备，是废旧冰箱、空调等含制冷剂家电产品的拆解处理成套装备。包括预处理工位、抽氟工位、一次整机破碎、二次粉碎分离、资源分类回收装置等。该设备在借鉴国外经验的基础上，首创两级破碎、涡流粉碎分离一体化技术，具有自动化程度高、处理效率高、运行成本低、不产生二次污染等特点，填补了我国废旧电冰箱处理设备的空白，达到国际先进水平，已申报多项国家专利，2010年1月30日，通过了工业和信息部组织的部级鉴定。
二、设备说明

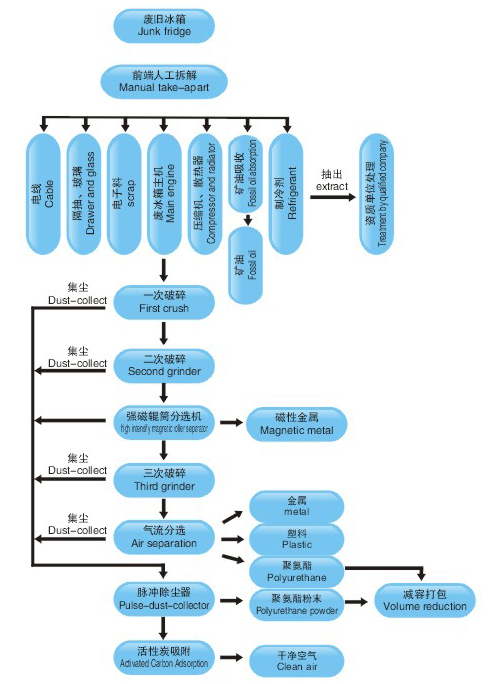

1．工艺流程及说明
首先对废旧冰箱冰柜进行手动拆解，得到塑料、电线、玻璃、线路板等，然后进行制冷剂回收，确保回收的制冷剂不会污染大气，再拆除压缩机、冷凝器等，然后将箱体进行多级破碎，破碎后物料先进行风选分离，分离出塑料及聚氨酯泡沫，再通过磁选，分离出金属铁，最后进行涡电流分选，分离出铜、铝及塑料。破碎及分离装置用封闭围房密封，由高压风机将处理过程中产生的废气、粉尘经活性碳纤维吸附、布袋除尘后再经排气筒排出。
2．主要设备组成及参数
设备由预处理系统、整机破碎系统、粉碎解离系统、除铁系统、有色金属分离系统、泡沫减容回收系统、尾气处理系统、安全系统、自动控制系统组成。
系统名称
功能说明
预处理系统
包括拆解工作台和制冷剂回收装置，用于回收制冷剂、人工辅助拆解压缩机、分拣易拆塑料件
破碎系统
包括液压送料、强制给料、皮带输送及破碎设备，用于物料的输送及整机破碎
整体解离系统
独创的用于物料高效粉碎和聚氨酯泡沫分离一体化设备，可实现聚氨酯泡沫的分选
除铁系统
包括磁选机，用于将物料中铁类物质去除
有色金属分离系统
用于铜、铝等有色金属和塑料的分离
泡沫减容回收系统
包括泡沫减容设备，用于泡沫进一步粉碎，使泡沫孔隙气体逸出及后续的打包输送
安全系统（选配）
包括喷雾、喷氮、环戊烷检测设备，确保生产线安全运行
尾气处理系统（选配）
包括布袋除尘、活性炭吸附装置，确保排放的尾气达到国家标准
自动控制系统
包括视屏监控及自动控制设备，提高生产线自动化程度，降低操作难度
3．主要技术参数
我公司可提供3种不同规格的设备，主要参数如下：
规格型号
RF-Ⅰ
RF-Ⅱ
RF-Ⅲ
处理能力
10-12台/h
25-40台/h
40-60台/h
设备功耗
120 Kw
260Kw
500 Kw
电源要求
AC380V，50Hz
AC380V，50Hz
AC380V，50Hz
占地面积
200 m2
320m2
500 m2
操作人员
5人
6人
8人
聚氨酯泡沫收集率
（体积%）>90
钢铁回收率（重量%）98
有色金属（铜、铝）回收率（重量%）≥96
塑料回收率（重量%）≥95
塑料回收率≥95
三、安全环保指标
安全指标：所有传动设备均置于封闭围房之中，采用隔离操作、视屏实施监控、整机电气联动控制系统，保护操作人员安全； 采用了负压吸附、氮气保护、自动喷淋、环戊烷在线监测、粉尘在线监测、自动报警控制、温度在线监测等技术，确保粉尘浓度、环戊烷浓度、温度处于安全范围之内，保证设备运转的安全。
环保指标：本设备采用机械物理法工艺，在处理过程不产生任何废水；产生的噪音经过围房和消音措施后低于85dB(A)，符合《轻工机械通用技术条件》（GB/T 14253-2008）；尾气经过布袋除尘及活性碳纤维吸附设备，经管道集中排出，颗粒物排放符合《大气污染物综合排放标准》（GB16297-1996）三级标准。
四、特点及优势
该设备具有如下特点及优势：
1．采用人工辅助拆解和机械粉碎分离相结合的工艺，具有资源分离效果好，设备处理效率高、设备价格低、处理功耗低、安全环保性能好等特点，更加适合现阶段中国国情。
2．环保措施完善，无废水产生，尾气处理后能达到国家标准；操作过程噪音低于国家标准，且无粉尘产生，操作条件好。
3．设备安全性能好，采用视屏监控及整机联动控制，确保设备安全稳定运行。
, Arial; mso-bidi-font-size: 10.5pt; mso-ascii-font-f: Arial">） 98
有色金属（铜、铝）回收率（重量%）≥96
塑料回收率（重量%）≥95
塑料回收率≥95
三、安全环保指标
安全指标：所有传动设备均置于封闭围房之中，采用隔离操作、视屏实施监控、整机电气联动控制系统，保护操作人员安全； 采用了负压吸附、氮气保护、自动喷淋、环戊烷在线监测、粉尘在线监测、自动报警控制、温度在线监测等技术，确保粉尘浓度、环戊烷浓度、温度处于安全范围之内，保证设备运转的安全。
环保指标：本设备采用机械物理法工艺，在处理过程不产生任何废水；产生的噪音经过围房和消音措施后低于85dB(A)，符合《轻工机械通用技术条件》（GB/T 14253-2008）；尾气经过布袋除尘及活性碳纤维吸附设备，经管道集中排出，颗粒物排放符合《大气污染物综合排放标准》（GB16297-1996）三级标准。
四、特点及优势
该设备具有如下特点及优势：
1．采用人工辅助拆解和机械粉碎分离相结合的工艺，具有资源分离效果好，设备处理效率高、设备价格低、处理功耗低、安全环保性能好等特点，更加适合现阶段中国国情。
2．环保措施完善，无废水产生，尾气处理后能达到国家标准；操作过程噪音低于国家标准，且无粉尘产生，操作条件好。
3．设备安全性能好，采用视屏监控及整机联动控制，确保设备安全稳定运行。
, Arial; mso-bidi-font-size: 10.5pt; mso-ascii-font-f: Arial">） 98
有色金属（铜、铝）回收率（重量%）≥96
塑料回收率（重量%）≥95
塑料回收率≥95
三、安全环保指标
安全指标：所有传动设备均置于封闭围房之中，采用隔离操作、视屏实施监控、整机电气联动控制系统，保护操作人员安全； 采用了负压吸附、氮气保护、自动喷淋、环戊烷在线监测、粉尘在线监测、自动报警控制、温度在线监测等技术，确保粉尘浓度、环戊烷浓度、温度处于安全范围之内，保证设备运转的安全。
环保指标：本设备采用机械物理法工艺，在处理过程不产生任何废水；产生的噪音经过围房和消音措施后低于85dB(A)，符合《轻工机械通用技术条件》（GB/T 14253-2008）；尾气经过布袋除尘及活性碳纤维吸附设备，经管道集中排出，颗粒物排放符合《大气污染物综合排放标准》（GB16297-1996）三级标准。
四、特点及优势
该设备具有如下特点及优势：
1．采用人工辅助拆解和机械粉碎分离相结合的工艺，具有资源分离效果好，设备处理效率高、设备价格低、处理功耗低、安全环保性能好等特点，更加适合现阶段中国国情。
2．环保措施完善，无废水产生，尾气处理后能达到国家标准；操作过程噪音低于国家标准，且无粉尘产生，操作条件好。
3．设备安全性能好，采用视屏监控及整机联动控制，确保设备安全稳定运行。
